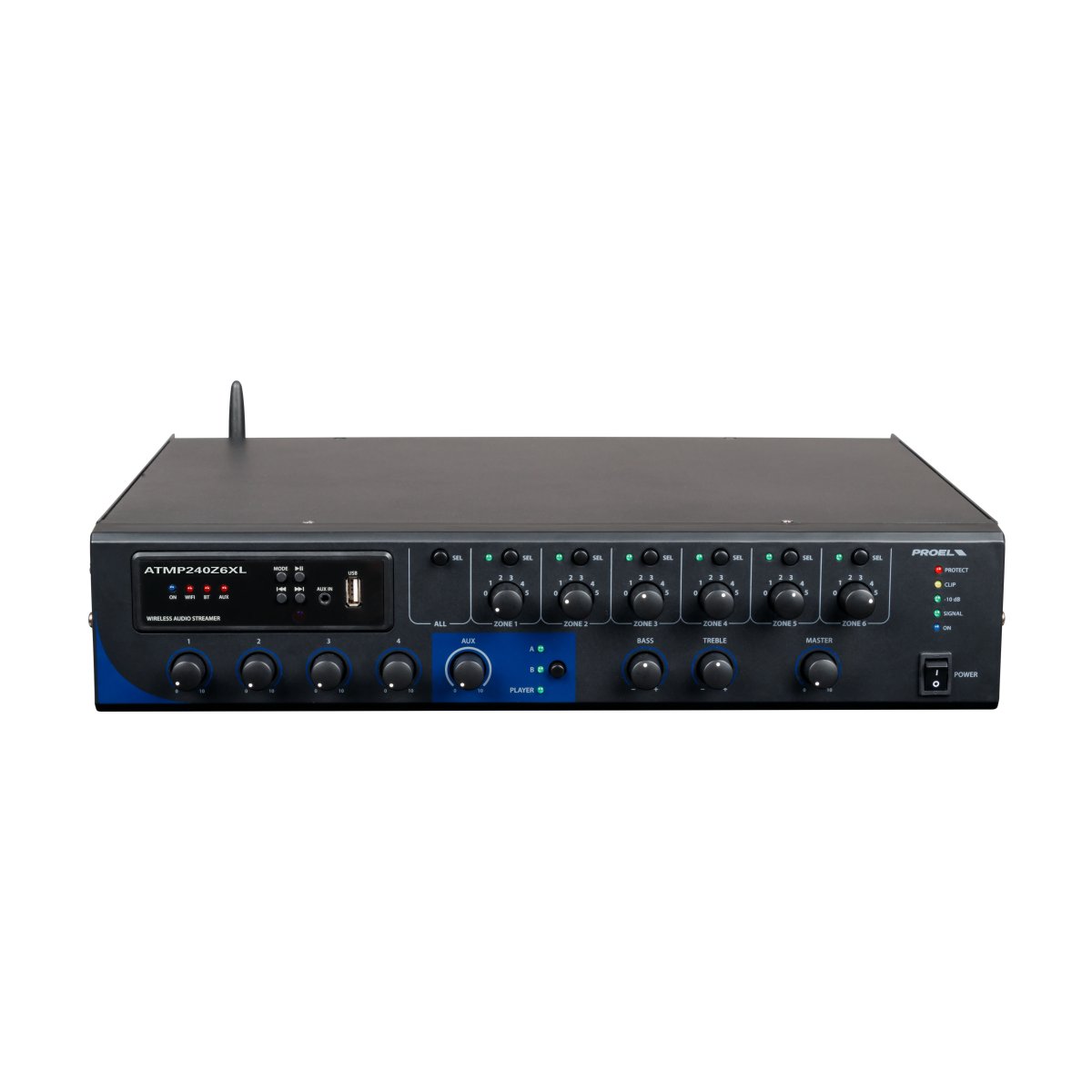

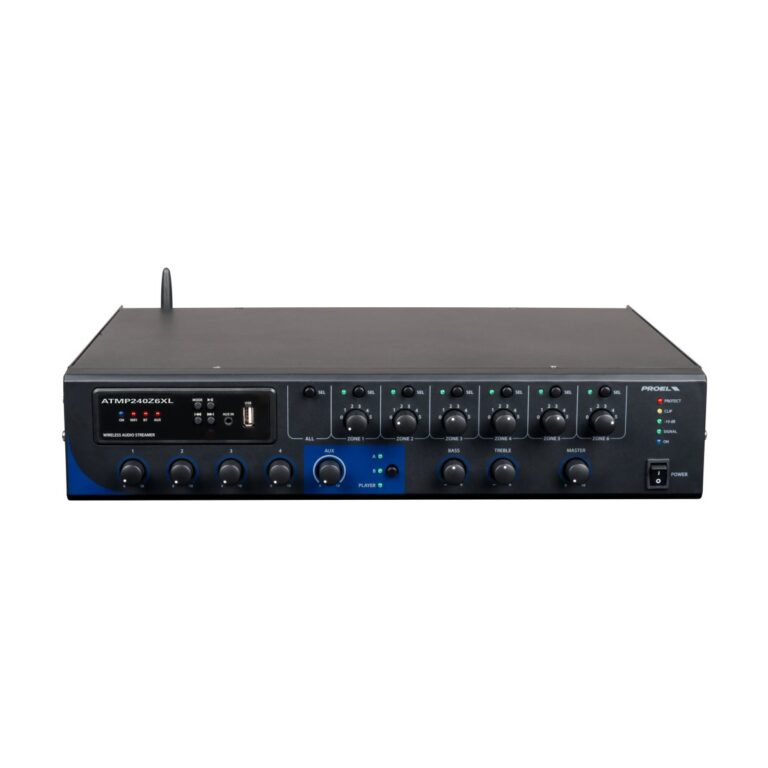

ATMP240ZXL è un mixer amplificatore professionale in grado di erogare fino a 240W su 6 zone. È equipaggiato
con un Media Player dotato di ingresso USB, connessione Bluetooth e interfaccia WiFi per lo streaming di
musica di alta qualità da dispositivi smart, da NAS o da servizi streaming come Spotify, Tidal, Deezer, Qobuz,
Amazon Music ed altri tramite l’APP 4Stream, Airplay o altre app DLNA.
Questo nuovo mixer amplificatore è stato progettato per soddisfare le esigenze di un mercato in continua
evoluzione nel modo più flessibile e professionale, rispondendo a precisi criteri operativi, ed è costruito e
testato per garantire assoluta affidabilità all’utente, anche in funzionamento operativo continuo.
Abbinando fino a quattro basi microfoniche RM6 all’ATMP240ZXL è possibile realizzare un sistema a zone con
chiamata su una singola zona, su gruppi di zone o su tutte le zone. Inoltre, utilizzando le uscite di zona a livello
di linea è possibile abbinarlo ad amplificatori booster per creare un sistema a 6 zone di potenza ancora
maggiore.
FUNZIONI PRINCIPALI
• Funzione di chiamata di zona tramite base microfonica PA RM6 dedicata (opzionale).
• Protezione da sovraccarico e cortocircuito per ciascuna uscita degli altoparlanti.
• Indicatore di accensione a LED.
• Indicatore LED del livello audio.
• Controllo di volume Master generale.
• Controlli di livello separati per zone 1÷6 e ingressi AUX.
• Regolazione dei toni bassi e alti.

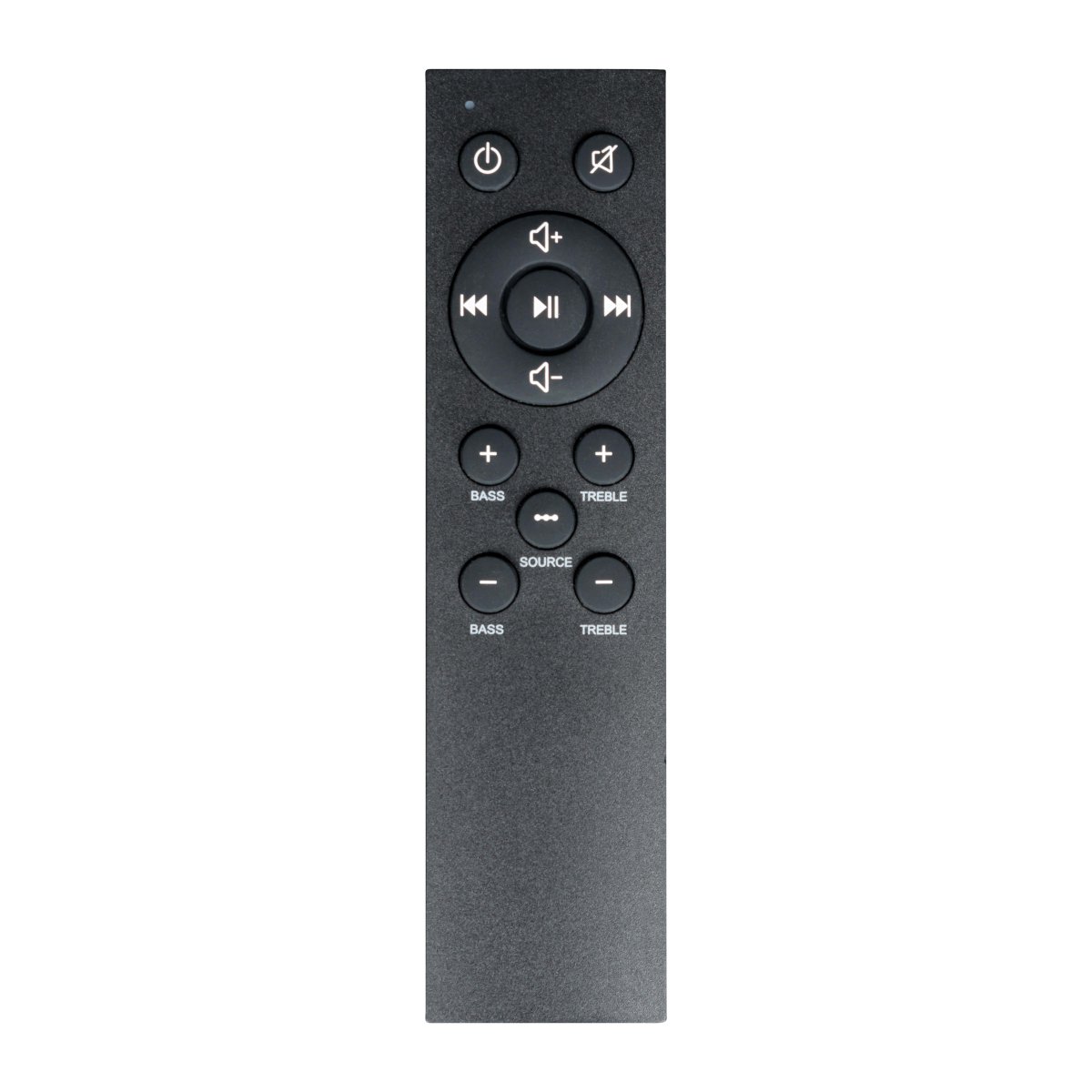

• Modulo multimediale dotato di telecomando.
• N° 4 ingressi MIC / MIC Phantom 48V / LINE bilanciati su morsetti Euroblock.
• N° 2 ingressi AUX commutabili tramite selettore frontale.
• Ingressi 1 ÷ 4 con funzione di priorità indipendente (VOX / Contact) sugli altri ingressi selezionabili
tramite dip-switch 1 ÷ 4.
• Uscita di potenza principale 4Ω/70/100V su morsetto Euroblock.
• N° 6 uscite di zona a 100V su morsetto Euroblock.
• N° 6 uscite di zona a livello di linea bilanciate su morsetto Euroblock.
• Funzione di avviso acustico CHIME indipendente per ogni ingresso.
• REC OUT su RCA.
• 230 / 115 V~ 50 / 60 Hz alimentazione tramite selettore di voltaggio.
• Alette per fissaggio a Rack 19″ 2U in dotazione.
| Modello: | ATMP240Z6XL | connettori |
| Potenza totale d’uscita RMS | 240 W | |
| Uscite altoparlanti | 100 V / 70 V / 4 Ω | 5.08 mm EUROBLOCK 4 poli |
| Potenza massima uscite di zona | 120 W | |
| Uscite di zona Z1÷6 | 100 V | 5.08 mm EUROBLOCK 2 poli x6 |
| ingressi | 1x REMOTE MIC RM6 (accessorio dedicato) 4x LINE/PH/MIC bilanciato + TALK 2x AUX IN selezionabili 1x EMC bilanciato + MUTE | RJ45 3.5mm EUROBLOCK 5 poli RCA (L & R) 3.5mm EUROBLOCK 3+2 poli |
| Sensibilità d’ingresso | MIC: -45 dBv / 1 kΩ bilanciato PH: -45 dBv / 1 kΩ bilanciato con phantom LINE: -6 dBv / 47 kΩ bilanciato AUX IN A/B: 0 dBv / 10 kΩ sbilanciato EMC IN: 0 dBv / 10 kΩ sbilanciato | |
| Uscite di linea | MEDIA OUT sbilanciato REC OUT sbilanciato LINK OUT sbilanciato | 3.5mm EUROBLOCK 3 poli RCA RCA |
| Livello nominale uscite di linea | MEDIA OUT: 1V / 75 Ω REC OUT: 1V / 75 Ω LINK OUT: 1V / 75 Ω | |
| Controlli | 1 MASTER VOLUME 1 TREBLE TONE 1 BASS TONE 4 MIC/LINE VOLUME 1 AUX A/B/MEDIA VOLUME 6 ZONE VOLUME 6 ZONE SELECTORS CHIME ROUTING AND LEVEL VOX PRIORITY 1x selettore RECORD/PLAY MESSAGE 1x pulsante START/STOP MESSAGE | 4x Dip switch 4x Dip switch 3.5mm EUROBLOCK 4 poli |
| Controlli di tono | Shelving +/- 10 dB @ 10 kHz Shelving +/- 10 dB @ 100 Hz | |
| risposta in frequenza | 80 Hz ÷ 16 KHz (-3dB) | |
| Distorsione (THD) | < 0.5% (@ Pnom 1KHz) | |
| Rapporto S/N | MIC: ≥70dB LINE/EMC: ≥70dB AUX: ≥80dB | |
| temperatura di esercizio | 0 ÷ +45°C | |
| alimentazione | 115 V~ ±10% 50/60Hz (selezione 115V) o 230 V~ ±10% 50/60Hz (selezione 230V) | VDE IEC C13 |
| Consumo energetico | 350 W | |
| dimensioni (LxAxP) | 433 x 89 x 352 mm – 2U rack 19” | |
| peso | 11.2 Kg |
